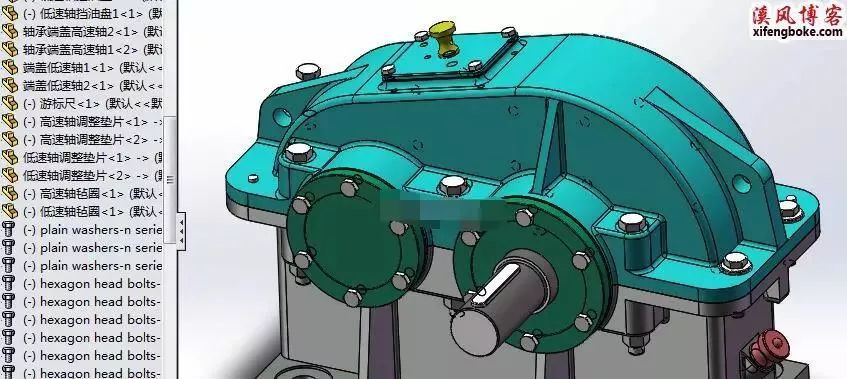

1、問：在裝配體環境下如何快捷的復制的子裝配體或零部件?

答：在裝配體界面中，按Ctrl，然后用鼠標拖曳想復制的子裝配體或零部件。

2、問：如何轉化PROE UG CATIA 格式文件?

答：可將PROE UG CATIA等格式的實體文件轉化為Parasolid(*。x_t)格式的文件，然后用solidsorks即可打開。

3、問：為什么在實體過程中，有的拉伸實體出現透明顯示?

答： 這是拉伸過程中拉伸實體與相交物體產生了零厚度的原因造成的。

4、問： 如何快速生成基準平面?

答：按住 CTRL 鍵并且拖動一個參考基準面來快速地復制出一個等距基準面，然后在此基準面上雙擊鼠標以精確地指定距離尺寸。（說明一下：SW作基準面、軸、點的方法很一般，不靈活。）

5、問：如何快速建立草圖中實體幾何關系?

答： 按住 CTRL 鍵，用鼠標選擇建立幾何關系的草圖實體，在propertymanager屬性框中選擇幾何關系。

6、問： 如何快捷的復制的實體特征?

答： 按住 CTRL 鍵并從FeatureManager設計樹上拖動特征圖標到您想要修改的邊線或面上，您可以在許多邊線和面上生成圓角、倒角、以及孔的復制。

7、問： 如何移動裝配體中第一個固定零部件?

答： 裝配體中所放入的第一個零部件會默認成固定。若要移動它，在該零部件上單擊右鍵，并選擇浮動選項。

8、問： 如何在FeatureManager設計樹上選擇多個特征?

答： 按住 Shift 鍵可以在FeatureManager設計樹上選擇多個特征。

9、問： 如何指定工程圖項目不同的線條型式?

答：用線型工具可以對許多工程圖項目指定不同的線條型式，包括局部視圖的圖框。請選擇菜單上的工具/選項/文件屬性/線型，來指定選擇目標實體。

10、問： 在FeatureManager設計樹中的草圖名稱前面會出現一個負號或一個正號，這代表什么意義?

答：在FeatureManager設計樹上的草圖名稱前面會出現一個負號，這表示草圖為欠定義;如果在FeatureManager設計樹上的草圖名稱前面出現一個正號，這表示草圖為過定義。

11、問： 如何復制草圖?

答：在相似的草圖輪廓之間進行放樣時，復制草圖通常是非常有用的方式。從FeatureManager設計樹上選擇草圖或選擇草圖中的一個實體，按 CTRL-C 進行復制，然后選擇一個基準面或平面，按 CTRL-V 將草圖粘貼。

12、問： 如何使用退回控制棒?

答：有兩種使用方法：一是通過右手鼠標拖曳;二是在FeatureManager設計樹中選擇退回控制棒，并且使用鍵盤上下移動的方向鍵可以逐步地查看零件的生成順序。但在啟動這項功能之前，請先選擇菜單上的工具/選項/系統選項/FeatureManage，將FeatureManager設計樹內的方向鍵導覽功能選項打開。

13、問： 如何可以快速的進行參考實體或等距實體操作?

答：當使用面、環、或草圖輪廓上的每一條邊線進行參考實體或等距實體的操作時，可選擇整個面、環或整個草圖會，這比單一地選擇每一個實體來得容易和快速。

14、問： 如何復制或移動工程圖中的尺寸?

答： 在工程圖中按住 Shift 鍵，可以將尺寸從一個視圖中移動到另一個視圖上;按住 Ctrl 鍵，可以將尺寸從一個視圖中復制到另一個視圖上。

15、問： 如何對防止他人對零部件進行寫入操作?

答： 在打開零件時選擇 ”只讀” 選項，可防止對零件的寫入操作。

16、問： 系統在尺寸單位默認下，可否輸入不同單位的尺寸數值?

答： 如果默認單位是英寸，您仍可以在數值方框中輸入公制單位的值，例如： 25mm。但SOLIDWORKS 會自動將數值轉換成默認的英寸單位。

17、問： 如何快速的切換不同的視圖窗口界面?

答： 不需使用鼠標情況下跳到不同的視圖窗，用 Shift-Tab 或 Shift-F6鍵激活上一個窗口。

18、問：如何提高草圖的設計效率？

答：草圖由草圖單元、幾何約束和草圖尺寸組成，對以上三部分的組合定義就完成了一個草圖的繪制。為提高草圖的設計效率，設計步驟通常按以下順序進行：繪制草圖輪廓→定義草圖單元間的幾何約束關系→添加尺寸。在草圖繪制過程中要充分使用約束關系，減少不必要的草圖尺寸，從而使草圖的構思更加清晰。

19、問：更換草圖繪制平面？

答：在繪制草圖時，會遇到草圖繪制平面選擇不當?shù)那闆r，此時可以更換草圖繪制平面。具體操作如下：在零件模型的特征管理樹下選中草圖，點擊鼠標右鍵，在彈出的下拉菜單中選擇”編輯草圖平面”，點擊特征管理樹下的” ”按鈕，就可在特征管理樹下選擇合適的草圖繪制平面來代替原先的草圖繪制平面。最后，點擊草圖繪制平面對話框中的”確定”按鈕即可。

20、問：在裝配過程中有那些可用的配合關系？

答：配合關系確定了零件在裝配體中的位置。常用的配合關系有同軸心、重合、距離、角度、平行、垂直和相切等，每種配合關系對于特定的幾何實體組合有效。在使用配合關系時，除了使用零件本身固有的幾何實體外，還可以使用臨時軸、創建的基準軸、基準面、對稱平面等幾何要素來確定零件在裝配體中的正確位置。

21、建立裝配體文件時，零件的尺寸或形狀在裝配前后發生了變化，如何應對？

答：要具體問題具體分析。

 （1）對于具有彈性的零件，比如彈簧和石棉板，在生產實際中裝配前后的尺寸有變化，但在工程圖中卻應表示初始狀態下的尺寸。這個矛盾可以通過為模型文件添加彈性零件尺寸在裝配過程中被拉長或縮短的派生配置來解決，即裝配體中使用所添加派生配置，工程圖中使用原先默認的配置（初始狀態下的零件配置模型）。下圖為堆垛機斷繩保護裝置中彈簧的零件屬性。 圖：彈簧的零件屬性

（2）裝配實際中為了防止開口銷的松動，常常要把開口銷的上下兩部分沿相反的方向折彎，為此開口銷在裝配前后的形狀就發生了變化。為了做到開口銷在裝配前后形狀的統一，也可以通過添加派生配置的方法來解決。

22、問：如何建立個性化的工程圖模板或材料明細表模板？

答：現實生產中2D工程圖紙用來直接指導生產，它是設計工作的最終體現。SOLIDWORKS系統自身提供的工程圖模板或材料明細表若不滿足具體企業的要求，可以建立二者的模板。

1）工程圖模板的建立 按照企業自身的要求建立相應圖幅的工程圖模板文件，并且將圖層建立在工程圖模板文件中，這樣可以使新建的工程圖都包含建立的圖層。再將工程圖模板復制在SOLIDWORKS data emplate…的模板文件中。；

2）材料明細表模板的建立 系統所預設的材料明細表范本存儲在安裝目錄SOLIDWORKSlang Chinese_ simplified…下，可依照需求自行設計新的模板。步驟如下: 進行下圖所示的設置(定義名稱應與零件模型的自定義屬性一致，以便在裝配體工程圖中自動插入明細表)。 圖：用戶個性化設置 將原Excel文件中的”項目號”改為”序號”，定義名稱為”ItemNo”； 在”數量”前插入兩列，分別為”代號”和”名稱”，定義名稱分別為”DrawingNo”和”PartNo”； 將”零件號”改為”材料”，定義名稱為”Material”； 在”說明”前插入兩列，分別為”單重”和”總重”，定義名稱分別為”Weight”和”TotalWeight”； 將原Excel文件中的”說明”改為”備注”，定義名稱為”Description”；

3）在Excel文件編輯環境中，逐步在G列中輸入表達式D2*F2，… ，D12*F12，…，以便在裝配體的工程圖中由裝入零件的數量與重量來自動提取所裝入零件的總重量；

4）選擇”文件”→”另存為”，將文件命名為BOM表模板，保存在SOLIDWORKSlang chinese-simplified …下的模板文件中。 從此新建工程圖或在工程圖中插入材料明細表時，均會按定制的選項設置執行，并且不需查找模板文件繁瑣的放置路徑。

23、問：如何通過方程式來實現產品設計？

答：如果所設計的零件尺寸之間存在某種固有的數值關系、零部件之間存在某種數值的配合關系，可以通過方程式來實現其設計意圖。

1）尺寸變量的使用 在零件模型尺寸之間可以使用尺寸名稱作為變量來生成方程式；裝配體中零件之間或零件與子零部件之間，也可以配合尺寸來生成方程式。被方程式所驅動的尺寸無法在模型中以編輯尺寸值的方式來改變。方程式由左到右，位于等號左側的尺寸會被右側的值驅動，多個方程式的求解按編輯方程式中所列順序逐一解出。

2）方程式支持的運算符和函數 SOLIDWORKS提供的方程式支持以下運算符和函數：”+”加法、”－”減法、”*”乘法、”/”除法和”^”求冪運算符，sin(a)正弦、cos(a)余弦、tan(a)正切、atn(a)反正切、abs(a)絕對值、exp(n)指數、log(a)自然對數、sqr(a)平方根、int(a) 取整和sgn(a)符號函數，同時還可以在方程式中使用常數圓周率pi，它的值精確計算到文件系統選項指定的小數位數。

3）方程式中可以使用條件語句 語法格式為：”Dx@ SketchX”=if((條件)，參數1，參數2)。當式中條件成立時，取值為參數1，否則取值為參數2。

4）方程式的注釋 可以在方程式的末尾輸入單引號”‘”，然后輸入備注，以論述設計意圖。單引號之后的內容在計算方程式時被忽略。

24、問：如何解除視圖對齊關系與對齊視圖？

答：在完成工程圖的過程中，某些視圖間的投影關系需要解除，某些視圖間需要建立視圖對齊關系，對此，SOLIDWORKS提供了解除視圖關系、水平對齊另一視圖和豎直對齊另一視圖的功能。具體操作如下：欲解除視圖關系，應同時選中需要解除視圖關系的視圖，點擊”工具”→”對齊視圖”→”解除對齊關系”命令即可；欲水平或豎直對齊另一視圖，應先選中需要對齊的視圖，然后點擊”工具”→”對齊視圖”→”水平對齊另一視圖”或”豎直對齊另一視圖”命令，此時注意鼠標的形狀，再點擊欲對齊的目標視圖即可。

25、如何安全的設定SOLIDWORKS文件的只讀權限？

答: SOLIDWORKS文件的只讀權限的設定有兩種：1) 在SOLIDWORKS設定文件的只讀權限,但其實際上不能防止文件在保存時修改。

2) 安全的設定SOLIDWORKS文件的只讀權限,是通過Windows文件的屬性來設置。 建議利用Windows文件屬性的設置,來保護SOLIDWORKS文件安全。

26、問: 如何處理剖視圖中不欲剖切零件？

答：我國制圖標準規定：剖視圖所包含的標準件，如螺栓、螺母、墊圈和開口銷等不做剖切處理。在SOLIDWORKS工程圖環境下可以按照以下操作來實現：激活所完成的剖視圖，點擊鼠標右鍵，在彈出的下拉菜單中選擇”屬性”，再在彈出的工程圖屬性對話框中點擊”剖面范圍”，在剖視圖中點選不欲剖切的零件，最后點擊”確定”即可。

27、問：如何改變材料明細表中零件的順序？

答：如何快速建立草圖中實體幾何關系?材料明細表中零件的順序依據的是各零件裝入裝配體的順序，若想改變，需要調整裝配體特征管理設計樹下零件的順序，然后重新插入材料明細表。

28、問：通常SOLIDWORKS模型文件插入word等中比較大，如何另存為圖像文件？

答：在項目報表、設計說明、生產計劃、產品介紹等文獻中，經常要用到產品的三維模型。SOLIDWORKS文件可以另存為TIF文件，這樣在Word文檔中就可以插入TIF文件，但文件較大。另外還可以在SOLIDWORKS

編輯二維DWG文檔。環境中執行“工具“菜單的“插件“選項。把sldjpeg.dll文件載入后，可以將SOLIDWORKS的三維模型輸出為JPEG圖像文件，大小僅為TIF文件的幾十分之一。
